Маркування трубопровідної арматури

Арматура маркується згідно міждержавного стандарту ГОСТ 24856-2014, який періодично доповнюється, в залежності від нових матеріалів і конструктиву, а також таблиць-фігур СТ ЦКБА 036-2017. Відповідні документи дивіться в розділі Стандарти і норми цього сайту.

Маркування трубопровідної і запірної арматури містить в собі основні технічні параметри виробів. За допомогою таблиць-фігур трубопровідної арматури можна правильно підібрати пристрій для використання в інженерних системах. За системою ЦКБА індекс пристрою складається з 5 елементів, розбитіх на групи:   ХХ   ХХ   Х   ХХ   ХХ (якщо у виробі немає дистанційного приводу, то маркування включає 4 групи). У маркуванні використовуються лише кириличні літери.

Увага! В даному стандарті всі літерні скорочення є похідними від російських слів. На українську мову маркування не перекладається.

Приклад маркування за умовними позначеннями:

30с941нж у порівнянні з 30с41нж

30засувка (тип арматури по Таблиці 1)
свуглецева сталь (матеріал корпусу по Таблиці 2)
9з електроприводом (привід по Таблиці 3), у моделі 30с41нж немає цифри "9", це означає, що вона має ручний привід - маховик
41номер і конструкція виробу згідно з таблицею ЦКБА
нжущільнення з нержавіючої сталі (ущільнення згідно Таблиці 4)

30ч39р

30засувка (тип арматури по Таблиці 1)
ччавун (матеріал корпусу по Таблиці 2)
39номер і конструкція виробу згідно з таблицею ЦКБА
рущільнення гумове (ущільнення згідно Таблиці 4)

У деяких випадках в кінці маркування виробу прописується цифра, яка вказує на різноманітні варіанти конструктивного виконання виробу, або виконання його з іншого матеріалу, робоче середовище і т.д.
Наприклад: 11лс31п1 — кран кульовий з легованої сталі і температурою робочого середовища до 200°С.

Для трубопровідної арматури з електроприводами у вибухозахищеному виконанні в кінці умовного позначення додають букву «Б» (наприклад, 30с941нжБ), а в тропічному виконанні — букву «Т» (30с941нжТ).

Разом зі стандартом ЦКБА можуть використовуватися інші маркування, утворені з назви запірного пристрою, наприклад: КШ-16/50 — кран кульовий з робочим тиском 16 бар і умовним діаметром 50мм. Також в коді може бути прописана буква, яка вказує на завод виробник.

Маркування радянської арматури, яка використовується в нафтопереробній та нафтовидобувній галузі, складається з літер і цифр. Букви позначають тип арматури, цифри — характеристики виробу, наприклад, ЗКЛ-200-16 — засувка клинова лита з діаметром Ду 200мм і максимальним робочим тиском 16 бар.

Таблиця 1    Умовні позначення типу арматури, група:    ХХ  ХХ  Х  ХХ  ХХ
Тип арматуриУмовне позначення
Кран (пробно-спускний)10
Кран (для трубопроводу)11, з 51 по 59
Запірний пристрій покажчика рівня12
Клапан запірний13, 14, 15
Клапан зворотний (підйомний або приймальний з сіткою)16
Клапан запобіжний17, 28
Регулятор тиску18, 21
Затвор зворотний19
Клапан перепускний20
Клапан відсічний22, 24, з 60 по 69
Клапан розподільний23
Клапан регулюючий25, 26, з 70 по 79
Клапан змішувач27
Засувка30, 31, з 80 по 89
Затвор поворотний дисковий32, 92
Засувка шлангова33
Елеватор (інжектор)40
Конденсатовідвідник45
Фільтр46
Блок запобіжних клапанів50
Таблиця 2    Позначення матеріалу корпусу, група:    ХХ  ХХ  Х  ХХ  ХХ
Матеріал корпусуУмовне позначення
Вуглецева стальс
Легована стальлс
Корозійностійка (нержавіюча) стальнж
Сірий чавунч
Ковкий чавункч
Високоміцний чавунвч
Латунь, бронзаБ
Алюмінійа
Монельмн
Пластмасип
Вініпластвп
Кераміка, фарфорк
Титановий сплавтн
Склоск
Таблиця 3    Позначення типів приводів, група:    ХХ  ХХ  Х  ХХ  ХХ
ПривідУмовне позначення
Під дистанційне керування0
Механічний з черв'ячною передачею3
Мех. з циліндричною зубчастою передачею4
Мех. з конічною передачею5
Пневматичний6
Гідравлічний7
Пневмогідравлічний6(7)
Електромагнітний8
Електричний9
Електрогідравлічний9(7)
Таблиця 4    Умовне позначення ущільнень, група:    ХХ  ХХ  Х  ХХ  ХХ
Матеріал поверхонь ущільнювачівУмовне позначення
Латунь, бронзабр
Монель-металмн
Метал з покриттяммп
Корозійностійка (нержавіюча) стальнж
Нітрована стальнт
Бабітбт
Стелітст
Сормайтср
Шкірак
Графітг
Ебонітэ
Гума й інші еластомерир
Поліуретанпу
Пластмасип
Вініпластвп
Фторопласт і його модифікаціїфт

Примітка:   Пристрої без вставних або наплавлених кілець, тобто з поверхнями ущільнювачів, виточеними прямо на корпусі або запірному елементі, позначаються з буквами "бк" (без кілець).

Таблиця 5    Внутрішнє покриття корпусу
Спосіб нанесення покриття усередині корпусуУмовне позначення
Гума (гумування)гм
Емаль (емалювання)эм
Свинець (свинцювання)св
Футерування пластмасоюп
Футерування наірітомн
Фторопластфт
Керамікакр
Таблиця 6    Умовні скорочення робочого середовища
Робоче середовищеУмовне позначення
Агресивні середовищааг
Азотаз
Аміакам
Ацетиленац
Повітрявз
Повітряно-киснева сумішвз-кд
Гази, газоподібні середовищаг
Рідини, рідкі середовищаж
Кисенькд
Масло, масло з розчинникамимс
Природний або нафтовий газнг
Нафтопродукти, дизельне паливо, гас, бензиннп
Нафтогазова сумішнф-нг
Парп
Нейтральнін
Неагресивнінаг
Водавд
Сірководеньс
Вуглекислотаук

Практичний вибір за умов експлуатації

Умовний номінальний тиск Ру або PN, це - найбільший надмірний робочий тиск при температурі робочого середовища 20 ˚С, при якому забезпечується заданий термін служби з'єднань трубопроводів і арматури.

Таблиця 7    Вибір найбільш поширеної трубопровідної арматури по тиску і температурі
Тип арматуриМаркуванняНомінальний тиск Ру, (кг/см2)Температура, °C
Засувки30с41нж16425
30с15нж40425
30с65нж25300
30ч39р10130
30ч6бр10225
Вентилі15с65нж16425
15с18нж25420
15с22нж40425
15кч16нж25300
15кч18п16225
15кч19п16225
15Б1п16225
15Б3р1075
Клапани зворотні16ч3р1050
16ч3бр16225
16ч6р1050
16ч6бр16225

Види трубопровідної арматури

Основна запірно-регулююча арматура, призначена для перекриття потоку робочого середовища з певною герметичністю.

Апаратуру поділяють за видом робочого середовища, яке транспортуються. Різні рідини і гази мають різну щільність і властивості, тому вимагають застосування різної арматури. Виходячи з цього існує окрема арматура для водопроводів, газопроводів, нафтопроводів, енергетики та хімічної промисловості.

За конструктивом розрізняють:

  1. Прилади, за допомогою яких домагаються повного перекриття / відкриття ресурсу, що циркулює в трубопроводній системі.
  2. Регулюючі прилади, що дозволяють контролювати швидкість проходження ресурсу крізь систему в загальному потоці.
  3. Пристрої, що поєднують першу й другу категорію та здатні не лише перекривати / відкривати потік, але й керувати його інтенсивністю.

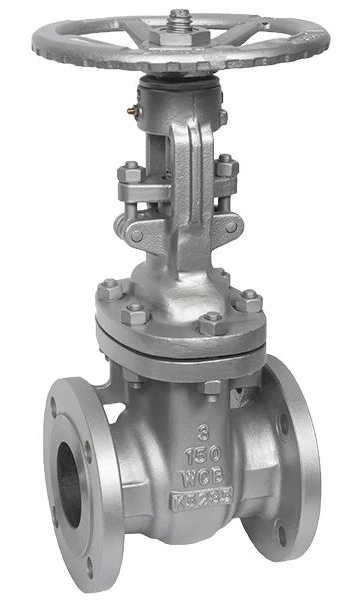

Засувка з висувним штоком

Засувка з висувним штоком

Засувка (засув) - тип арматури, у якої запірний або регулювальний елемент переміщується перпендикулярно до вісі потоку робочого середовища.

За взаємним розташуванням поверхонь ущільнення поділяється на:

  • засув клиновий — з перекривальним (регулювальним) елементом, ущільнювальні поверхні якого розміщені під кутом одна до одної.
  • засув паралельний — з перекривальним (регулювальним) елементом, ущільнювальні поверхні якого розміщені паралельно одна до одної.

Підйомні штоки прикріплені до затвору і піднімаються і опускаються разом під час роботи регулювального елемента, забезпечуючи візуальну індикацію положення регулювального елемента і дозволяючи змащувати шток. Гайка обертається навколо нарізного стрижня і переміщує його. Цей тип підходить для колодязних установок.

Креслення: Засувка з висувним штоком
  • 1. Корпус;
  • 2. Кришка;
  • 3. Клин;
  • 4. Шток (шпиндель);
  • 5. Сідло;
  • 6. Болт кришки;
  • 7. Гайка ;
  • 8. Прокладка кришки;
  • 9. Упаковка;
  • 10. Заднє сидіння;
  • 11. Кільце сальника;
  • 12. Фланець сальника;
  • 13. Шарнірний штифт;
  • 14. Болт сальника;
  • 15. Гайка сальника;
  • 16. Втулка бугеля;
  • 17. Втулкова гайка;
  • 18. Маховик;
  • 19. Гайка ручки;
  • 20. Хомут;
  • 21. Хомутовий болт;
  • 22. Хомутова гайка;
  • 23. Мастильний ніпель;
  • 24. Установчий гвинт;

Засувка з невисувним штоком

Засувка з невисувним штоком

У цих типах засувок різьба на штоку залишається всередині корпусу засувки.

Клин засувки рухається вгору та вниз по різьбі штока, коли шток клапана обертається. Засувки з невисувним шпинделем мають перевагу в установках з обмеженим простором, наприклад, на насосних станціях.

Шток може комплектуватися індикаторною пластиною. На деяких засувках встановлюють індикатор положення – спеціальний пристрій, що закріплений на штоку засувки та допомагає користувачу швидко визначити її стан. Покажчик положення (cc – закриття за годинниковою стрілкою, acc – проти годинникової стрілки) може допомогти визначити положення клина.

Креслення: Засувка з невисувним штоком
  • 1. Корпус;
  • 2. Кришка;
  • 3. Клин;
  • 4. Шток (шпиндель);
  • 5. Сідло;
  • 6. Болт кришки;
  • 7. Гайка кришки;
  • 8. Прокладка кришки;
  • 9. Упаковка;
  • 10. Прокладка P/box;
  • 11. Кільце сальника;
  • 12. Фланець сальника;
  • 13. Штифт петлі;
  • 14. Болт сальника;
  • 15. Гайка сальника;
  • 16. Упорна втулка;
  • 17. Гайка штока;
  • 18. Маховик;
  • 19. Гайка ручки;
  • 20. Сальникова коробка;
  • 21. Болт коробки;
  • 22. Гайка;
  • 23. Індикатор;
  • 24. Індикаторна пластина;
  • 25. Шайба ручки;
  • 26. Упорна шайба;
  • 27. Болт пластини;

Увага! Більшість засувок закриваються за годинниковою стрілкою, однак у деяких країнах комунальні служби використовують засувки з закриттям проти годинникової стрілки.

Засувки є запірною арматурою, вони експлуатуються або в положенні "повністю відкрито", або в положенні "повністю закрито" і не повинні використовуватися для дроселювання (регулювання) потоку. При дроселюванні з'являються турбулентні потоки в корпусі засувки які можуть спричинити вібрацію та кавітацію, пошкодити клин та сідло, що в кінцевому підсумку призведе до витоків та погіршення герметичності.

Клапан (вентиль) фланцевий прохідний

Клапан (вентиль) фланцевий прохідний

Клапан - тип арматури, у якої запірний або регулювальний елемент зворотно-поступально переміщується паралельно осі потоку робочого середовища, що проходить через прохідний переріз.

Клапан фланцевий прохідний застосовується на трубопроводах для періодичного включення або відключення частини трубопроводу. Робоче положення затвора клапана фланцевого - повністю відкритий або повністю закритий. Як правило, не використовується для регулювання потоку, підходить для великого діапазону тиску та температури, але зазвичай використовується в трубопроводах малого та середнього діаментру. Особливістю є те, що шток не контактує з середовищем і це унеможливлює витоки речовини через шток.

Прохідний клапан забезпечує краще перекриття в порівнянні з засувкою, але коштує дорожче.

Креслення: Клапан (вентиль) фланцевий прохідний
  • 1. Корпус;
  • 2. Кришка;
  • 2.1 Прокладка кришки корпусу;
  • 3. Кільце сидіння;
  • 4. Диск;
  • 5. Контргайка диска;
  • 6. Шайба диска;
  • 7. Шток;
  • 8. Заднє сидіння;
  • 9. Упаковка;
  • 10. Сальник;
  • 11. Упор сальника;
  • 12. Установчий гвинт;
  • 13. Гайка штока;
  • 14. Маховик;

Кран кульовий фланцевий

Кран кульовий фланцевий

Кран - вид трубопровідної арматури, в якої перекривальний (регулювальний) елемент, що має форму тіла обертання або частини його з отвором для пропускання потоку робочого середовища, повертається довкола власної осі, довільно розташованій відносно напрямку потоку, що проходить через прохідний переріз.

За конструктивом перекривального (регулювального) елементу крани поділяються на:

  • конічний — перекривальний (регулювальний) елемент якого має форму конуса.
  • циліндричний — перекривальний (регулювальний) елемент якого має форму циліндра.
  • кульовий — перекривальний (регулювальний) елемент якого має форму сфери.
Стандартний кульовий кран
Кульові крани зі стандартними проходом характеризуються прохідним отвором розміром не менше 75% від номінального діаметра трубопроводу.Креслення: Стандартний кульовий кран
  • 1. Корпус;
  • 2. Кришка корпусу;
  • 3. Куля;
  • 4. Сідло;
  • 5. Втулка штока;
  • 6. Сальник;
  • 7. Важіль;
Повнопрохідний кульовий кран
Розміри пропускного отвору дорівнюють показнику перерізу вентиля або максимально наближені до нього. Габарити пропускного отвору називають ефективним діаметром. Таким чином, вентиль, з позначенням DN 50 буде мати отвір у кульовому елементі діаметрjv 50 мм.Креслення: Повнопрохідний кульовий кран
  • 1. Корпус;
  • 2. Кришка корпусу;
  • 3. Куля;
  • 4. Сідло;
  • 5. Втулка штока;
  • 6. Сальник;
  • 7. Важіль;

Примітка:   У статті наведена інформація про арматуру, що має багатогалузеве застосування і до якої не пред'являють будь-які спеціальні вимоги конкретного замовника, та має фланці для приєднання до трубопроводу, обладнання або ємності.
